在进行矿山开采矿石破碎，进行对磨矿作业时，磨粉机是必不可少的设备之一，尤其是高压磨粉机的适应范围非常广泛，又名叫高压悬辊磨粉机，是在雷蒙磨粉机基础上优化设计的先进磨粉机的一种，属于对雷蒙磨粉机较早的强化类型。高压磨粉机最直接的改进在于增加了磨辊部分高压弹簧系统，是高压磨粉机比雷蒙磨粉机的粉磨物料范围更广、粉磨粒度更细、粉磨效率也更高。

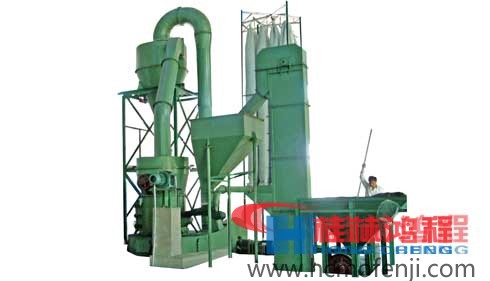

高压悬辊磨粉机整机结构是由主机、减速机、分析机、管道装置、鼓风机、除尘器组成。其附属设备由颚式破碎机、斗式提升机、电磁振动给料机、电控柜等组成。

其工作原理的主要是磨粉机整机工作粉磨物料的过程是：大块状物料经颚式破碎机破碎到所需粒度之后，由提升机将物料送至储料斗，在经过振动给料机将料均匀定量连续地送入主机磨室内进行研磨，粉磨后的粉子随风机气流上升。经分析机进行分级，符合细度的粉子随气流经管道进入大旋风收集器内，进行分离收集，在经过粉阀排出即为成品粉子。气流由大旋风收集器上端回风管吸入鼓风机，本机整个气流系统是密闭循环的，并且是在正负压状态流动的。

在磨室内因被磨物料中有一定的含水量，研磨是产生热量导致磨室内气体蒸发改变了气流量，以及整机各管道结合处密封不严，外界气体被吸入，使循环气流风量增加，为此通过调整风机和主机间的余风管来达到气流的平衡，并将多余的气体导入布袋除尘器内，把余气带入的粉子收集下来，余气背净化后排出。

主机工作过程是通过减速机带动中心轴转动，轴的上端连接着梅花架，架上有磨辊装置并形成摆动支点。磨辊装置不仅围绕中心轴回转，还围绕着磨环公转，磨辊本身因摩擦作用而自传。梅花架下端装有铲刀系统，其位置处于磨辊的下端，铲刀与磨辊同转的过程中把物料抛起喂入磨辊磨环之间，形成垫料层，该料层受磨辊旋转产生向外的离心力（即挤压力）将物料碾碎，由此而达到制粉目的。

分析机通过调速电机带动转盘上的叶片旋转，形成对粉子的分级作用。叶片旋转的快慢是按成品粉子粒度大小进行调节。当要获得较细粒度粉子时就必须提高叶片转速，使叶片与粉子接触增加，使不合要求的粉子被叶片抛向外壁与气流脱离，粗粉子因重力的作用落入磨室进行重磨，合格的成品粉子通过叶片随气流吸入大旋风收集器内，气流与粉子被分离后，粉子被收集。

高压悬辊磨粉机主要用于粉碎重晶石、石灰石、陶瓷、矿渣等莫氏硬度不大于9.3级，湿度在6%以下的非易燃易爆的矿山、冶金、化工、建材等行业280多种物料的高细制粉加工，成品粒度在80-425目范围调节（最细1000目）。高压悬辊磨可通过添加特殊装置，可生产出30-80目的粗粉。
