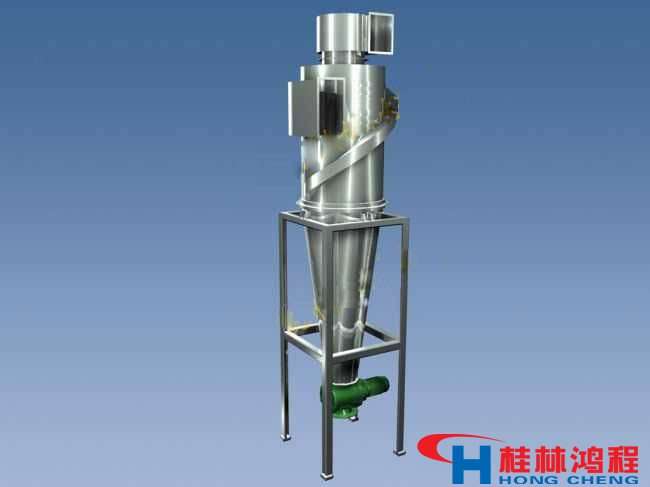

立磨是目前高产的磨粉机设备，立磨出粉后配置的收粉装置叫旋风收集器，亦称立磨旋风筒。

立磨配套旋风筒旋风收粉装置，回转窑旋风筒内筒与出风口相连。由于内筒系插入旋风筒内在高温环境下工作，故其材质、结构及插入深度，对提高其工作寿命、维修及旋风筒阻力有重要影响。我国TJ型旋风筒，内筒插入深度C1级为1.1—1.3,C2—C5级为0.5—0.6（进风口尺寸长度）。

在立磨生产的过程中旋风收集器起到的作用主要是当带粉子气流进入收集器时是高速旋转状态，待气流与粉子分离后，气流随圆锥体壁收缩向中心移动至锥底时（自气流自然长度）形成一个旋转向上的气流圆柱，这时粉子被分离掉落收集。由于向上旋转核心呈负压状态，所以对收集器下端密封要求很高，必须对外界空气严格隔开，否则被收集下的粉子会重新被核心气流带走，这直接影响整机的产量，因此收集器下端装有锁粉器，其作用是将外界正压气体与收集器负压气体隔开，这是一个相当重要的部件，如不装锁粉器或锁粉器的舌板吻合密封不严就会造成不出粉或少出粉，严重影响整机产量。

立磨旋风筒收集器通过高速气体的作用进行输送物料，把加工好的细粉进行收集。给下一步包装做准备。立磨旋风筒应该如何维护才能让有效保证收集效果。

1、注意检查收集器下端密封性

2、保证收集器下端的锁粉器完好，与外界空气严格隔开

3、注意锁粉器的舌板吻合密封性，要保证密封完好

4、保证旋风筒工作时气压达标

综上所述，对于立式磨粉机的旋风筒收集器在工作中可以看出该部件主要起到的是分离的作用，将气流与粉子分离开，然后由收集器收集粉子，再配合锁粉器完成对于细粉的生产，从上文可以看出这些部件的相互配合可以完成细粉的生产，但是如果有故障的话对于立磨的产量也会有影响，也就是说旋风收集器会影响到立磨的产量。所以要密切注意旋风筒各个部件的运行情况，防微杜渐，保证安全生产和收集效果。
